機械密封和填料密封各有其優缺點，這篇文章主要講述針對兩種機封的特點，以及兩種機封分類和選用的注意事項。

1.機械密封優點

①密封可靠。 在長周期的運行中，密封狀態很穩定，泄漏量很小，按粗略統計，其泄漏量一般僅為軟填料密封的 1/100。

②使用壽命長。 在油、水類介質中一般可達 1～2 年或更長時間，在化工介質中通常也能達半年以上。

③摩擦功率消耗小。 機械密封的摩擦功率僅為軟填料密封的 10%～50%。

④軸或軸套基本上不受摩損。

⑤維修周期長。 端面磨損后可自動補償，一般情況下，毋需經常性的維修。

⑥抗振性好，對旋轉軸的振動、偏擺以及軸對密封腔的偏斜不敏感。

⑦適用范圍廣。 機械密封能用于低溫、高溫、真空、高壓、不同轉速，以及各種腐蝕性介質和含磨粒介質等的密封。

⑧對現今許多工廠的“零泄漏”需要，軟填料無法達到此要求；

軟填料密封適應范圍廣，隨意性更大，但對于在工廠，經常更換或維護將對工廠造成很大損失

1．1機械密封分類及其結構

1· 1. 1平衡型與非平衡型機械密封

通常，平衡型機械密封端面會隨著其所受作用力的升高而升高，其斜率多小于1，而非平衡型機械密封的升高斜率則大于 1。

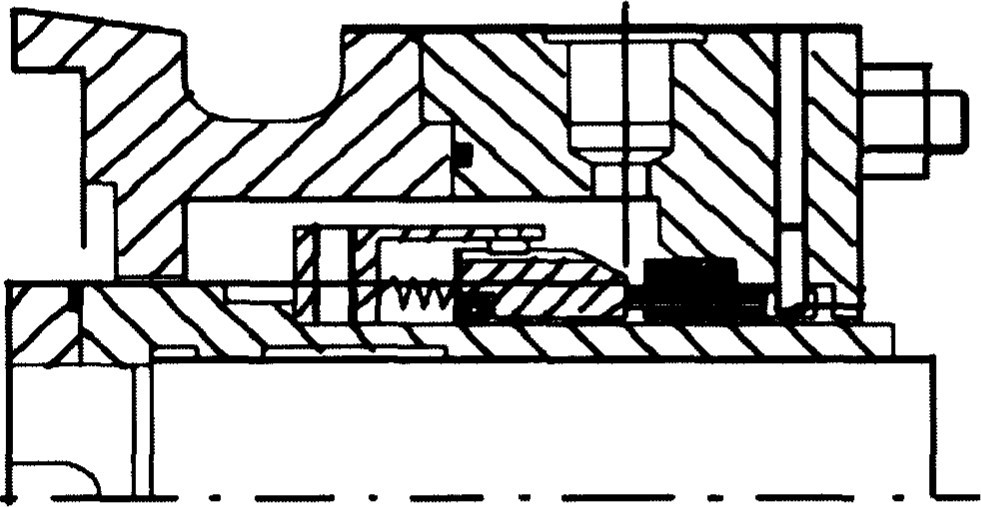

也可以將其理解為：密封腔內動環的有效水力作用面積同密封摩擦副端面面積比值大于1的為非平衡型機械密封，而小于1的則為平衡型機械密封。非平衡型機械密封（圖l)在外界介質壓力過大的情況下，端面會受力較大，導致密封面磨損過快，所以在選擇離心泵機械密封時，不宜將其應用于高壓情況下，一般0· 5、0 · 7 MPa即可。而平衡型機械密封（圖2）能夠有效降低端面上的磨損，所以其承載能力本身相對較大，可以應用到高壓場合

1 · 1. 2外流式與內流式機械密封

一般來講，介質在密封上所呈現出的泄漏方向若與離心力相反，則被稱作內流式機械密封；若與離心力方向一致，則被稱作外流式機械密封。通常，外流式機械密封泄漏量較大。

1 · 1. 3旋轉式與靜止式機械密封

離心泵運行過程中，彈簧會隨著軸一起旋轉的密封被稱作旋轉式機械密封，不會隨著軸一起旋轉的則被稱作靜止式機械密封。一般前者在高速轉動下，受離心力作用，內部彈性元件會不斷發生變形，導致其泄漏不斷增大，致使磨損加速，所以比較適用于線速度低于30 m/s的情況；而后者不會受離心力影響，所以可應用于高速場合。

此外，機械密封還分為內裝式與外裝式密封、單彈簧型與多彈簧型機械密封、波紋管型機械密封與串聯型機械密封等。

1 ·2機械密封的選用

1 · 2· 1根據輸人介質選擇

對于沒有腐蝕性或者是腐蝕性相對較弱的介質來講，可以選擇使用內裝式機械密封；而對于腐蝕性相對較強的介質，由于其內部彈性元件中彈簧無法輕易更換，所以壓力較低的情況

下可以選用外裝式機械密封。對于那些易結晶且存在固體顆粒以及高黏度的介質，最好選擇使用單彈簧結構；而對于那些易燃以及易爆且有毒的介質，則最好選擇雙重機械密封。

1· 2，2根據密封壓力選擇

在選擇機械密封時，密封壓力是非常重要的一項參數。通常，當密封壓力< 0· 7 MPa時，可選擇平衡型及非平衡型機械密封；但當密封壓力在0· 7、12 MPa時，則應使用平衡型機械密封。當密封壓力> 12 MPa時，應選擇使用串聯型機械密封。

2.填料密封的特點

填料密封是一種廣泛應用的傳統的接觸式密封, 具有結構簡單, 更換方便, 成本低廉, 應用范圍廣的特點，但是密封性能差、功耗大, 對軸或軸套磨損嚴重, 使用壽命短, 更換頻繁, 不能杜絕泄漏等缺點, 又是清潔無泄漏的一個難題。

2．2填料密封的選用

一般來說，離心泵所選擇使用的填料密封腔多是圓柱形、錐形等，其優點是方便加工、結構簡單。在圓柱形填料腔內部，其填料與設備軸套外壁以及箱內壁貼合，這主要是因?yàn)樗鼈冎g有較大接觸力（接觸力產生的原因即填料壓蓋螺母不斷擰緊），迫使填料內部體積逐漸減小，這就在一定程度上縮小了填料環的內徑，而增加了其相應的外徑，由此形成了填料對填料箱壁及軸套表面的接觸力。

而隨著填料壓蓋螺母的逐漸擰緊，其內部接觸也會不斷加大，這就使得填料與軸套之間的動密封以及填料與填料箱內壁之間的靜密封不斷增強。需要注意的是，這種接觸力并非在填料內沿軸線上處處相等，而是會隨著填料壓蓋距離不斷變化，與填料壓蓋距離越遠，其接觸力就會越小，靠近填料箱喉部填料的接觸力甚至為0。

在離心泵運行過程中，填料壓蓋螺母擰得越緊，則填料貼合在軸套上也會越來越緊。當填料上的比壓不斷增大或者是填料與軸套之間泄漏量越來越小甚至不存在泄漏時，那么其摩擦以及摩擦所產生的熱量就會逐漸增加，而填料、填料箱以及軸套也會迅速發熱。一般來講，填料箱發熱可以借助手摸感覺，如果感覺填料表面十分燙手，則說明該填料密封部位存在嚴重發熱現象，那么其相應的填料與軸套就會很快被磨損至失效，與此同時，其泵功率會不斷上升，效率也會逐漸下降。

假如離心泵內油液開始從填料外徑以及填料箱之間泄漏，那么即表明填料箱內部工作出現異常，也就是說填料壓蓋所形成的壓力會不斷將填料緊緊壓于軸套之上，而油液也無法流人填料與軸套之間的縫隙中區。所以這種情況下，填料箱也會出現過熱，進而導致填料與軸套很快被磨損，致使泵功率不斷上升，效率逐漸下降。

另外，在使用離心泵特別是高揚程離心泵時，會發現其外三圈填料被壓得過緊，而靠近填料箱喉部位置的兩圈填料卻未被壓緊，從而導致軸套與填料被快速磨損，進而使得高揚程離心泵填料密封很快失效。從以往對中等揚程以及高揚程離心泵填料密封失效現場的分析來看，應將圓柱形填料腔改為錐形填料腔，這樣既可有效延長填料密封的使用壽命，還可以起到修舊利廢、節省運行管理費的作用。
